O nas

Oferujemy szklane panele/przyciski dotykowe wykonywane na zamówienie. Produkcja zlokalizowana w Polsce.

Portfolio Image
Portfolio Image

Indywidualne podejście

Wykonujemy produkt pod konkterne potrzeby, dopasowany graficznie i "elektrycznie" do potrzeb Klienta.

Uniwersalne rozwiązania

Umożliwia to zastosowanie naszych produktów do wielu róznych systemów sterowania.

Portfolio Image

Jak to działa?

Podstawowym zadaniem przycisków/paneli jest przekazanie rozkazu- wysłanie sygnału w momencie dotyku do systemu z którym współpracuje. Przyciski działają w trybie monostabilnym-impulsowym ("dzwonkowym" - sygnał na wyjściu tylko w momencie dotyku). Generalnie wbrew pozorom same przyciski nie mozna nazwać "intelignetnymi". Oprócz wysłania sygnału nowe wersje mają możliwość przyjmowania sygnałów z systemu. Podanie sygnału masy na określone złącza może zostać wykorzystane do optycznej sygnalizacji aktywnego pola dotykowego (podświetlenie ikony/klawisza sygnałem ciągłym lub przerywanym) lub podśwletlanie tafli szklanej np po zmroku.

Pierwsze przyciski (jeszcze nie szklane ale z frontem z plexi) powstały w 2009r jako prototypy które działają do dzisiaj.

Zobacz
Z upływem czasu zmieniają sie potrzeby, stąd modyfikujemy produkty nadążając za nimi.
Konstrukcja umożliwia samodzielny montaż czujnika DS18b20 lub LM35 lub kazdego w takiej obudowie (TO92) w złączu umieszczonym pod szkłem. 3-pinowe złącze jest odseparowane elektrycznie od reszty elektroniki co umożliwia podłączenie do niezależnego systemu pomiaru temperatury.

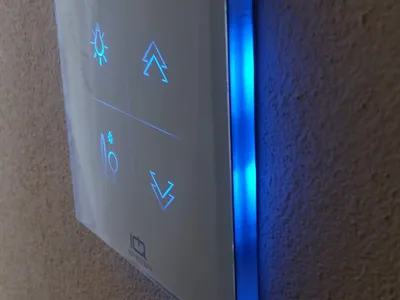

Opcje dodatkowe jak np. sterowanie podświetleniem szkła zewnętrznym sygnałem lub każdą diodą pod klawiszem stwarzają dodatkowe możliwości. Dzięki temu mozna stworzyć optyczną sygnalizację (np. ostrzegawcze pulsowanie ikony podniesionej bramy garażowej która nie jest widoczna z miejsca zainstalowania panelu sterującego). Inna możliwość to podświetlenie wszystkich lub wybranych paneli po zapadnieciu zmroku. Sygnałem sterującym jest podanie masy na określone złącza. W prosty sposób można określić które podświetlenie klawisza będzie sterowane sygnałem zewnętrznym (przełącznik dip-switch). Kolejnym udogodnieniem jest możliwość płynnej regulacji jasności podświetlenia szkła (potencjometr).

Produkty

Wyłączniki dotykowe mogą być wykonane w wielu wersjach dopasowanych pod konkretne potrzeby Jednak jeśli w puszce posiadacie Państwo 2 przewody dla klasycznego mechanicznego przycisku niewiele można zdziałać. Stąd zachęcamy do tworzenia nowoczesnych i elastycznych instalacji- bardzo ważna sprawa to okablowanie. Już na etapie budowy zastosowanie odpowiedniego okablowania (wcale nie drogiego-wystarczy tania skrętka komputerowa w każdym wyłączniku!) pozwoli na dowolną aranżację sterowania domem. I tu prośba do elektryków którzy wykonują instalacje żeby informowali swoich Klientów o alternatywnych rozwiązaniach i mozliwosciach. Trzeba odrzucić przestarzały model instalacji. Sterowniki z dostępem do internetu, sterowanie domem za pomocą telefonu to urzadzenia coraz bardziej dostępne i popularne. Niekoniecznie trzeba mieć w całym domu wyłączniki dotykowe- nowoczesną instalację z powodzeniem obsłużą typowe wyłączniki "klapkowe".

Latest Products Image

Graficzna wizualizacja Wstępne przygotowanie projektu

Tu nie ma seryjnej produkcji a konkretne i indywidualne rozwiązania. Zazwyczaj na podstawie otrzymanych informacji tworzymy wizualizację graficzną do akceptacji. Można wykorzystać istniejące grafiki (o ile ktoś nie zastrzegł swoich wzorów) lub zaproponować własne.
Dla osób które chcą samodzielnie zaprojektować grafikę mozemy podesłać przykładowe ikony oraz szablon z rozmieszczeniem ikon na szkle w różnych konfiguracjach (pliki CAD- DXF lub DWG).
W przypadku paneli wielo-sensorowych (2,3,4 puszki kryte wspólnym szkłem) trzeba pamietać o fabrycznym rozstawie puszek (puszki odlewane lub łaczone na zatrzaski).
Z uwagi na charakter zamówień preferujemy kontakt mailowy. Każdy projekt jest wysyłany mailem i koniecznie potwierdzany mailem, łatwo odszukać historię korespodencji itp.

Latest Products Image

Dopasowanie do istniejącego systemu sterowania Typ wyjść i zasilanie

Sprawa druga ale również istotna to dopasowanie zasilania i typu wyjść do istniejącej instalacji elektrycznej.
Oferujemy przyciski monostabilne (typu przycisk dzwonkowy- sygnał na wyjściu w momencie dotyku).

  • Zasilane 12V lub 24VDC.
      Możliwe wyjścia to:
    • OC (masa w momencie dotyku)
    • +12V
    • +24V
    • styk NO lub NC (zwierny lub rozwierny- wyjście przekażnikowe).

  • Latest Products Image

    Uruchomienie produkcji Realizacja

    Po zatwierdzeniu grafiki i typu zasilania oraz wyjść możemy działać. Z uwagi na to że produkt jest typowo pod zamówienie wymagamy przedpłaty lub zaliczki częściowej w przypadku większych ilosci. Czas oczekiwania na realizację zamówienia (przykładowo 20 paneli na przeciętny dom) to około 3 tygodnie licząć od dnia przelewu. Pojedyncze sztuki około 7 dni. Przybliżony czas realizacji jest zawsze ustalany przed wpłatą.

    Przyciski-wersja podstawowa

    W wykonaniu standardowym konfiguracja wygląda następująco:

    • zasilanie 12V DC
    • wyjścia tranzystorowe OC
    • Podświetlenie szkła RGB -tak (przełącznik skokowy do mieszania kolorów RGB
    • Kolor podświetlenia klawiszy- czerwony
    • możliwość sterowania podświetleniem szkła z zewnatrz -tak, sterowanie masą
    • możliwość sterowania podświetleniem przycisków z zewnatrz -tak sterowanie masą
    • płynna regulacja jasności podświetlenia -tak (potencjometr)
    • miejsce i złącze czujnika temperatury - NIE
    Cennik

    Opcje dodatkowe

    Jako opcje z dopłatą:

    • miejsce i złącze czujnika temperatury +5zł
    • wersja z zasilaniem 24V DC +10zł
    • wersja z wyjściem +12, +24V +5zł
    • wersja z wyjściem przekaźnikowym +5zł/sensor
    • wersja z sterowaniem RGB z zewnątrz (sterowanie podaniem masy na 3 dodatkowe złącza, brak przełącznika RGB w tym wypadku +0zł
    Zobacz

    Indywidualna wycena

    Jak Państwo zobaczą poniżej w galerii realizacji rozwiązań jest tak wiele że nie sposób stworzyć uniwersalnego cennika. Stąd preferujemy wyceny indywidualne. Inna cena będzie dla prostych wzorów (klawisze w prostych kształtach typu kwadraty, okręgi strzałki itp) w porównaniu do skomplikowanych ikon/piktogramów. Samo przygotowanie projektu który jest często kilkukrotnie modyfikowany, poprawiany powoduje, że zużycie czasu na dany projekt pociąga za sobą wyższą cenę, nie mówiąc o wyższej cenie za szkło z drobiazgowym nadrukiem.
    Druga sprawa to możliwe rabaty, które inaczej wyglądają w przypadku zamowienia np. 32 paneli 1-sensorowych (dużo modułów podtynkowych) w porównaiu do 4 paneli 8-sensorowych (mniej modułów tyle samo sensorów). Dlatego należy pamiętać o:

    • stosunku ilosci sensorów do modułów
    • dopłacie do skomplikowanej grafiki
    • dopłacie do rozwiązań nietypowych ( przeźroczyste "okienka" na wyświetlacze LCD, nietypowe formaty szkła, szkła z otworami na wyświetlacze itp.
    Zobacz

    Galeria realizacji

    Prezentowane w galerii zdjęcia i filmy z wykonanych wyłączników są naszymi pomysłami oraz pomysłami Klientów (dziekujemy za zgodę na umieszczenie zdjęc). Nie wyczerpuje to wszystkich mozliwości, jesteśmy otwarci na propozycje i każdy może sobie stworzyć swój własny wzór uwzględniając ograniczenia.

    Więcej zdjęc tutaj.
    Portfolio Image
    Ukryj

    Katamaran Sta. Ana

    Luksusowy katamaran szczecińskiej stoczni Wave Catamarans. W luksusowym wnętrzu nie zabrakło szklanych paneli dotykowych naszej produkcji

    Portfolio Image
    Ukryj

    Panele sterujące do jachtu

    Jacht made in POLAND.
    Portfolio Image
    Ukryj

    Extra niskie gniazdo

    wysokosć jedynie 65mm
    Portfolio Image
    Ukryj

    Coś dla miłośników zwierząt

    Portfolio Image
    Hide

    Zestaw dla nowoczesnej zabudowy

    Przyciski w większosci dzwonki przed wejsciem do mieszkań

  • Zobacz galerię w wersji rozszerzonej
  • Zobacz filmy na YouTube
  • Gwarancja i serwis

    Standardowo produkty są objęte conajmniej 24 miesięczną gwarancją oraz serwisem pogwarancyjnym. Ewentualne naprawy gwarancyjne i pogwarancyjne wykonywane są w pierwszej kolejnosci.
    Uwaga: do rozpatrzenia reklamacji wystarczy podać numer seryjny umieszczony na urządzeniu oraz nazwisko kupującego.
    Czy nie mieli Państwo wrażenia że te wszystkie wymagane do gwarancji karty gwarancyjne, faktury i paragony są tylko po to że nuż sie zgubią i... po gwarancji? Upraszczamy temat do minimum.

    Instrukcje obsługi

    Uniwersalna instrukcja obsługi.

    Schematy połączeń

    Wskazówki projektowe

    Wskazówki praktyczne, przykładowe ikony.
